전원공급장치
충방전조절기
태양전지
축전지
정류기
항로표지 제어반

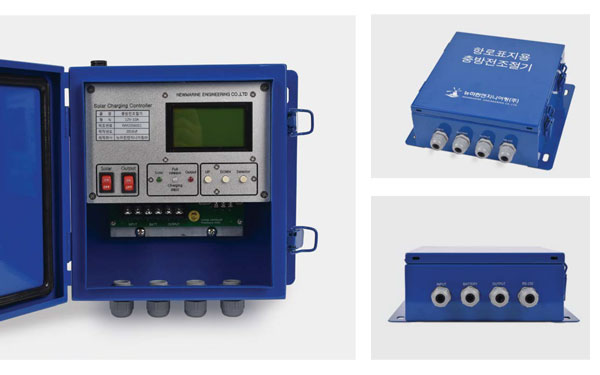

디자인바충방전조절기
PDF Download

태양광 독립발전시스템이 적용된 등대, 등표, 등부표, 등에 설치된 태양전지 전원을 축전지에 충전하여 해상용 등명기, 항로표지용 RTU 및
해양기상정비 등에 안정적인 전원을 공급하는 항로표지 전용 충방전조절기로 해양수산부 표준 규격을 준수하는 제품이다.

제품1

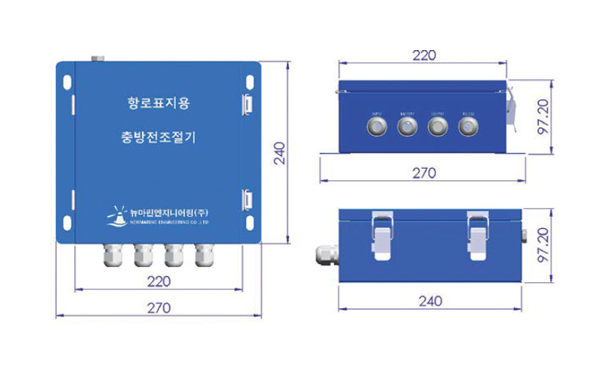

설계도
제품특징

· LCD를 통한 태양전지 입력전압, 충전전압, 충/방전전류, 부하전압 등의 편리한 점검

· LCD와 선택 및 상하 버튼을 활용한 부동충전전압, 과방전 차단전압,
방전 재개 전압 등을 정밀하게 현장에서 설정 가능

축전지 충전방식펄스폭변조방식(PWM)입력전압35V 이하
부동 충전전압DC 13.5V ~ 15.5V (가변조정)최대 충전전압DC 15.5V (가변조정)
최대충전/방전전류10A(또는 15A, 20A, 25A, 30A)정격 부하전압DC 14V 이하
무부하 전류29mA 이하 ※ DC 12V -10A 기준과방전 차단전압DC 9V ~ 11V (가변조정)
과방전 차단전압DC 9V ~ 11V (가변조정)방전 재개 전압DC 9V ~ 11V (가변조정)
통신RS-232 감시/제어 기능온도 동작 환경-30℃ ~ +60℃
방진방수등급IP67 (ks C IEC 60529)

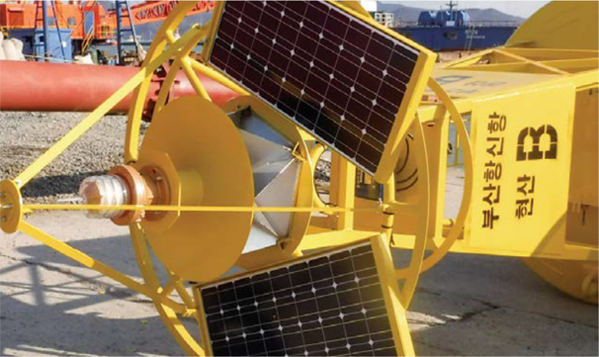

디자인바태양전지
PDF Download

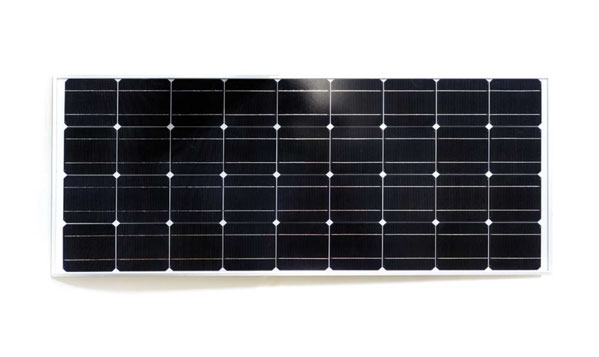

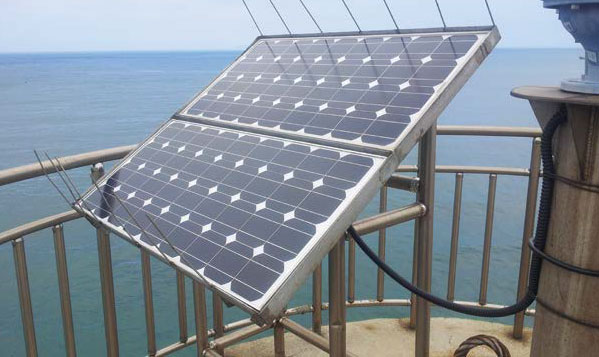

반도체의 P-N 접합을 이용하여 빛을 전기에너지로 변환하는 장치로서, 일찍부터 인공위성이나 등대 등의 전원으로 사용되었으며,
구 편리함과 경제성으로 주택용 및 공공건물용으로 널리 이용되고 있다.

제품1
제품
제품1

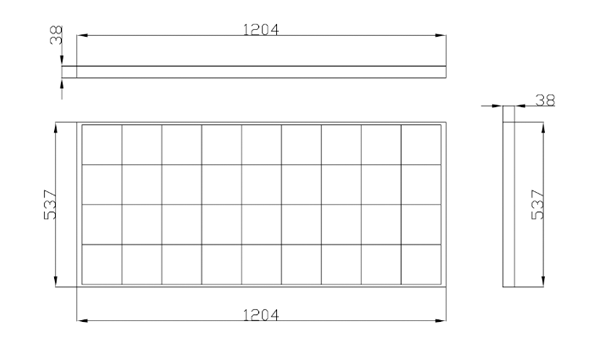

설계도
최대출력80W최대출력전압범위17.6V
최대 출력 전류4.55A개방 회로 전압22.1V
단락 회로 전류4.8A 이상길이1204m/m
넓이537m/m38m/m
중량7.7Kg
디자인바축전지
PDF Download

항로표지 전원 및 예비전원, 기타 비상전원 등으로 사용되는 축전지는 일반적으로 다음과 같은 두 가지 타입을 사용한다.

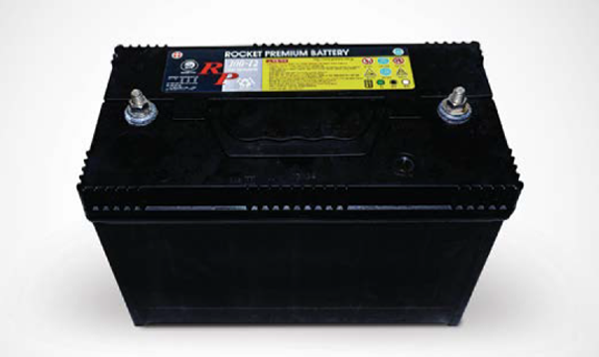

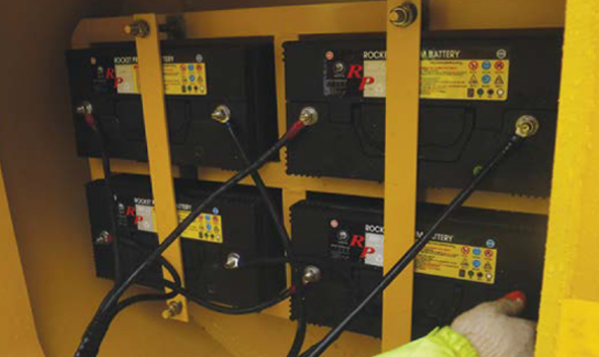

12V-100Ah

제품1
설계도
규격12V-100Ah공칭전압(V)2
공칭용량(Ah)250(Ah)L±2330
W±2173H±2207
TH±2230중량(Kg)25.0

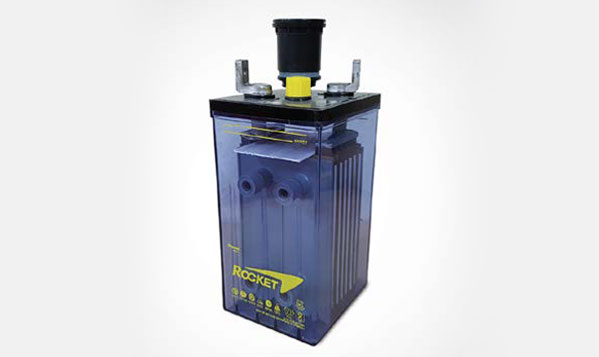

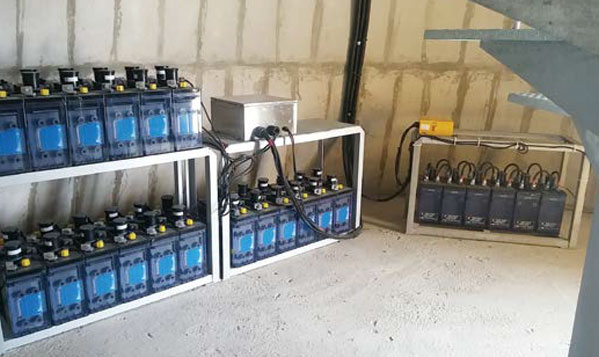

2V-250Ah

제품1
설계도
규격2V-250Ah공칭전압(V)2
공칭용량(Ah)250(Ah)L±2195
W±2170H±2430
중량(Kg)21.0

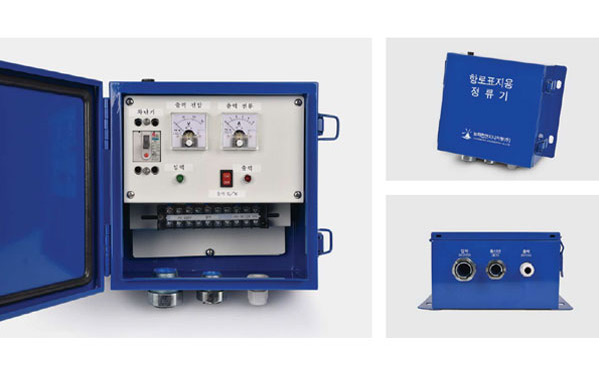

디자인바정류기
PDF Download

AC로 공급되는 전원을 DC전원으로 변환시켜주는 장비로써, 주로 육상전원이 공급되는 위치에 항로표지를 설치할경우에 사용한다.

제품1

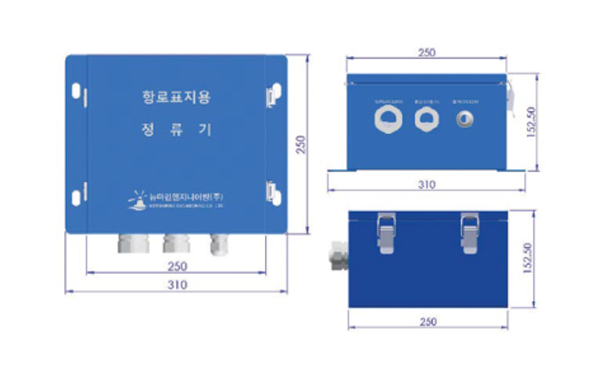

설계도
제품특징

· 정류기 내부에 누전차단기를 설치하여 제품의 안정성을 높임

· STS 외함으로 제작하여 외관이 미려하며, 방수등급이 뛰어나다.

형식AC/DC 컨버터입력전압AC220V ± 10% 이내
출력전압DC 12V용량30W (선택사양으로 고용량 제작)
외관크기210x210x141㎜ (브라켓 제외)온도 동작 환경-30℃ ~ +60℃
방진 방수 등급IPX6 (ksC IEC 60529)
디자인바항로표지 제어반
PDF Download

교량에 설치되는 항로표지등의 안정적인 운영을 위한 전원공급과 집약관리 제어를 하기위한 장비이다

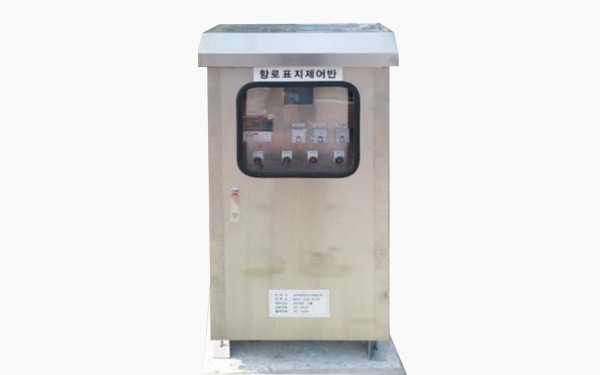

일반 제어반

항로표지등의 운영을 위한 전원공급만을 위한 기본적인 사양이다.

제품1
설계도
재질STS304(t=1.2mm)중량60kg~80kg(Except Battery)
크기1000X600X500(HXWXD)배터리12V 100Ah@2EA
비고UPS 기능 포함

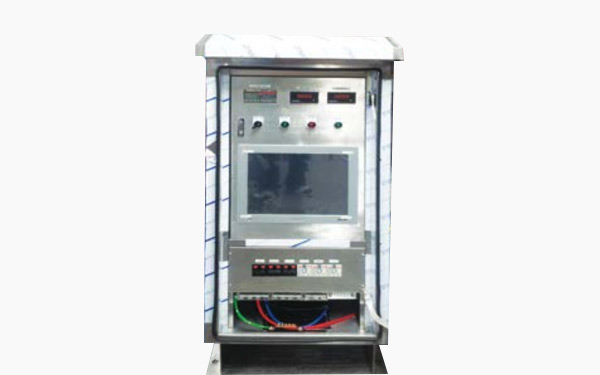

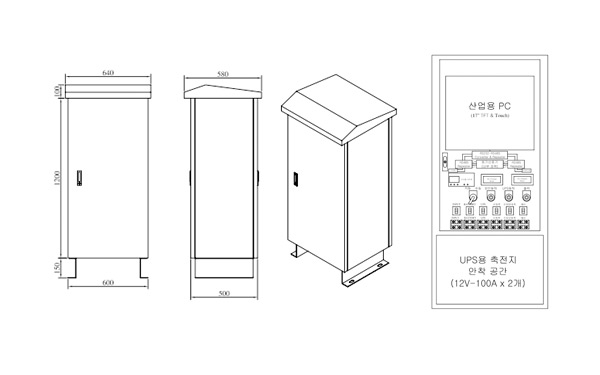

집약관리 제어반

일반 제어반의 기본적인 기능에 모니터링 및 감시, 제어 기능까지 포함한 사양으로, 집약관리 시스템을 구축하기 위해선 정류기내에 TCU 기판을 추가로 설치해야 한다.

제품1
설계도
재질STS304(t=1.2mm)중량60kg~80kg(Except Battery)
크기1000X600X500(HXWXD)배터리12V 100Ah@2EA
비고UPS 기능 포함PC17인치 TFT & Touch
