AtoN 관리운영시스템

디자인바 AtoN 관리운영시스템 구축 및 관리

현재 우리나라는 약 8천여개의 항로표지가 설치되어 있는데, 대부분이 무인표지로 운영되어 선박을 이용하여 주기적으로 사람이 하나씩 점검을 해야하므로 시간과 인력의 소모가 많고, 정확한 상태 확인이 어려워 관리상에 문제점과 어려움이 있습니다. 이러한 문제점을 해결하고자 항로표지를 원격으로 제어하고 관리를 할 수 있도록 만든 시스템이 항로표지(AtoN) 관리운영시스템인데 현재 뉴마린엔지니어링은 우리나라에서 운영중인 AtoN 관리운영시스템의 약 70% 가량을 유지관리하고 있습니다.

시스템 구축 및 운영

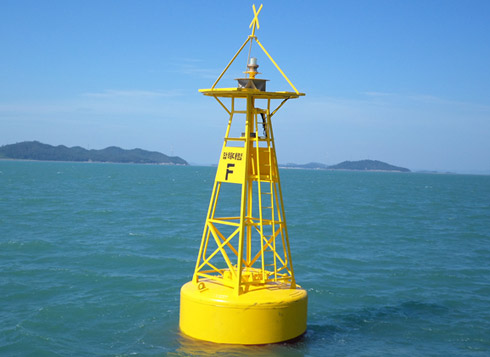

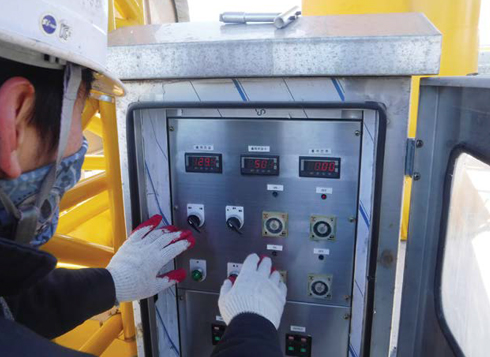

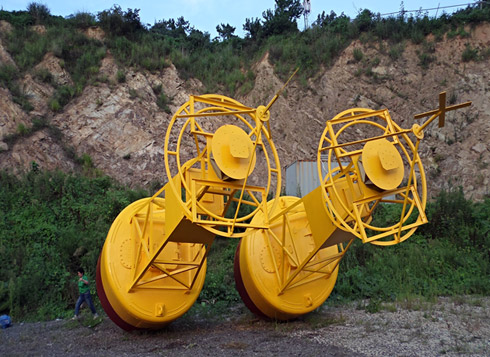

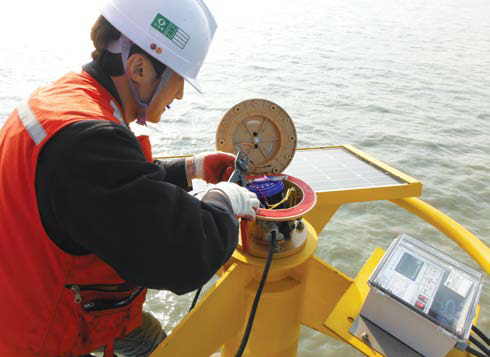

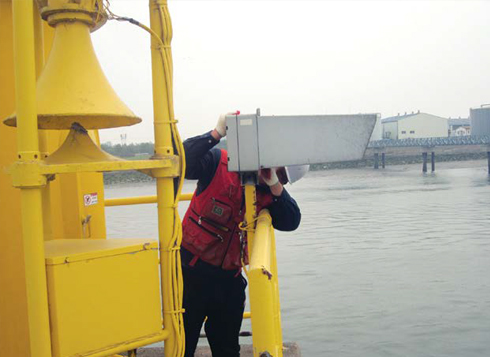

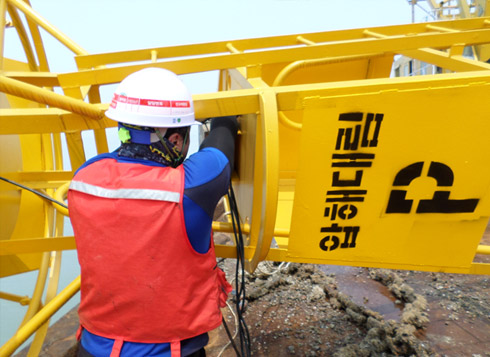

· 항로표지시설(등대, 등표, 등부표, 레이콘 등)에 원격감시제어를 할 수 있는 항로표지용RTU를 설치하여, 항로표지의 운영 상태를 원격으로 감시·제어 한다.

· 항로표지의 상태 정보는 AIS(VHF), WCDMA 및 인터넷 통신망을 이용하여 원격지의 관리운영센터에 전송되며, 수신된 상태정보는 데이터베이스에 저장되어 운영된다.

· 각 권역별 관리운영센터에서는 저장된 데이터베이스 자료를 활용하여 항로표지의 유지보수 및 관리에 필요한 각종 자료를 생성할 수 있다.

· 항로표지용(AtoN) AIS가 설치된 경우에는 메시지 21번과 메시지 8번(해양기상정보가 수집된 경우)을 전송하여 항로표지 및 해양기상 관측 정보를 항로표지 이용자에게 직접 제공할 수 있다.

설치장소구분설비수량비고
운영센터운영시스템자료수집처리 서버1 LOT
WEB 서버1 LOT
DB 서버와 RDBMS1 LOT
DB Storage1 LOT
Data Backup System(LTO)1 LOT
운영 Workstation Set(2 Monitor)1 LOT
운영 PC Set1 LOT
운영 모니터(LCD 42“ 이상)1 LOT
방화벽1 LOT
DDOS 방어시스템1 LOT
ARS/FAX 서버1 LOT
기타 S/W 및 H/W 등1 LOT
VTS 센터AIS 연계AIS 연계장치 및 네트워크 등1 LOT
여객터미널, 해경파출소 등기상정보제공전시 모니터(50“ 이상)1 LOT
통신단말기항로표지용항로표지용 통신단말기1 LOT개소당
기타각 시설예비품1 LOT
설치관련 장비 및 비품1 LOT

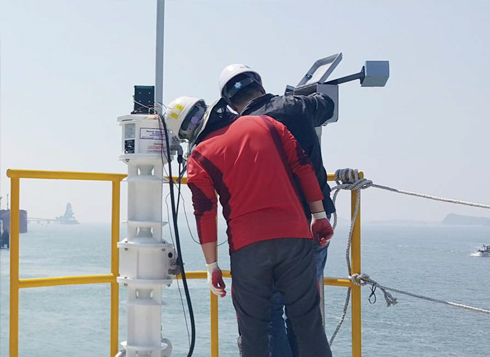

기상정보 수집필요 개소기상관측센서
(데이터로거 및 해양기상관측센서)
1 LOT개소당
항로표지 통합관리시스템 전체 구성도
