항로표지 컨설팅해상풍력발전단지 건설 단계부터 운영 시까지 인근을 항행하는 선박들의 안전한 항해와 구조물의 보호를 위한 항로표지 배치방안 및 상세설계, 이와 관련된 관할청 인허가 업무 등의 컨설팅 서비스를 제공합니다.
1. 항로표지 기획 국내 항로표지법 및 IALA 기준에 의거하여 가장 적절한 항로표지의 필요성 검토
항로표지의 시스템 구성 및 배치방안 제시
필요에 따라 시뮬레이션을 통하여 위치 및 효용성 검증
항로표지 상세설계 업무 수행

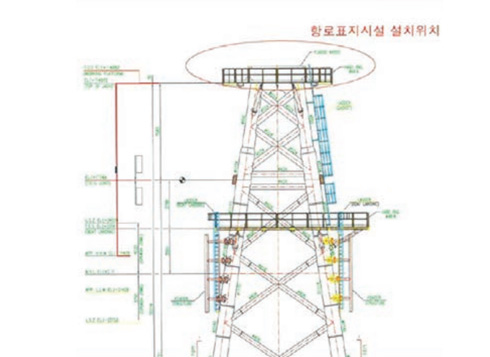

2. 항로표지 인·허가 업무 관할지방해양수산청의 요구사항 및 법적사항 검토
발주처와 관할지방해양수산청과의 사전협의 실시

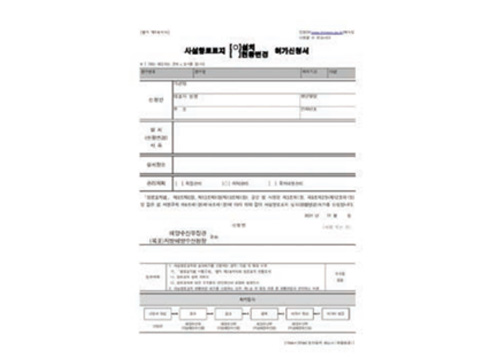

설치허가신청서 작성 및 대관업무 실시

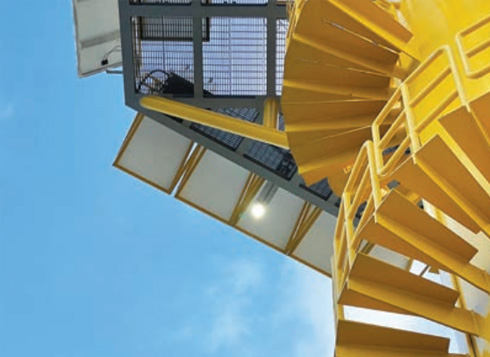

해상풍력발전단지 표지시설해상풍력발전단지 사업을 위해 운영하는 항로표지를 해양풍력발전단지표지라고 하며, 뉴마린엔지니어링은 컨설팅 업무 부터 제작, 시공, 유지보수까지 모든 일련의 서비스를 제공합니다.
1. 광파표지 주간에는 형상과 도색으로 야간에는 불빛으로 항행정보를 제공하는 항로표지로써 요구되는 범위내에서 충분히 보여야 하며 다른 등화와 식별할 수 있도록 등광의 개성이 있어야 한다.

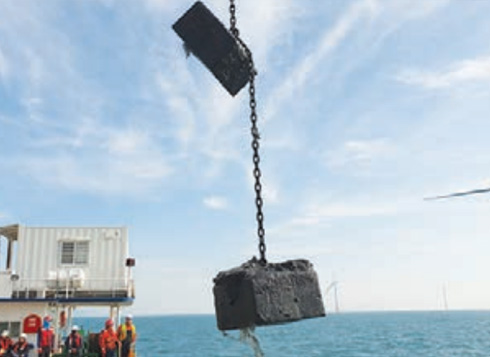

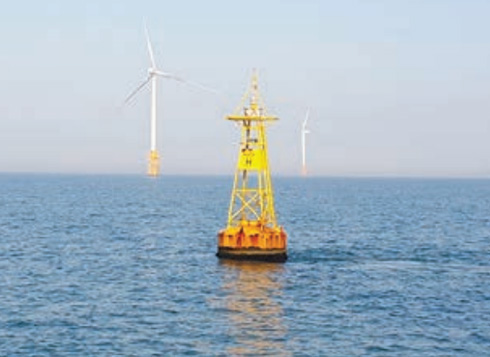

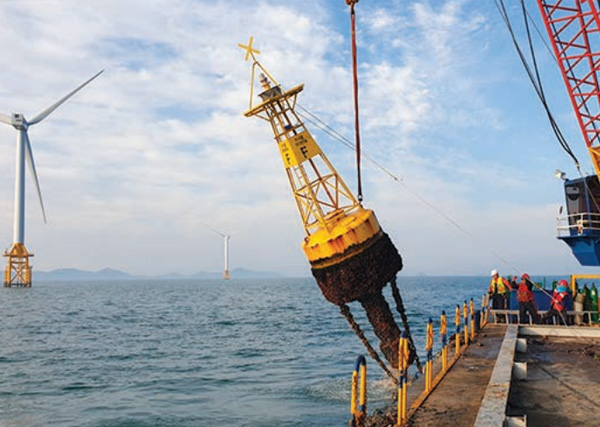

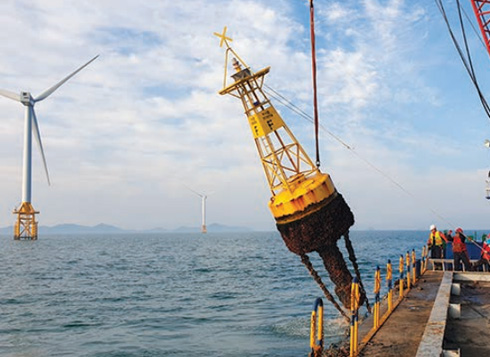

등부표:해양풍력발전단지 부근을 항해하는 선박들의 안전항해 유도와 해상풍력단지 시설물을 보호하는 목적으로 해상에 부유하는등화를 갖춘 구조물

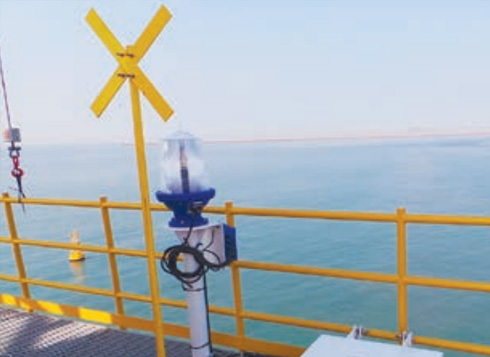

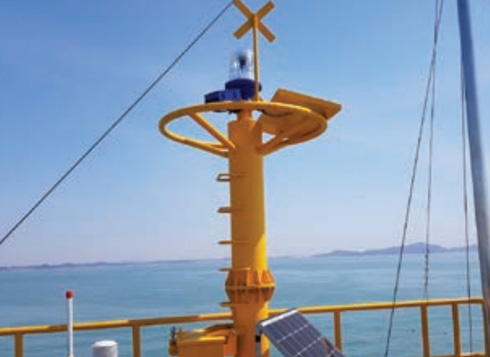

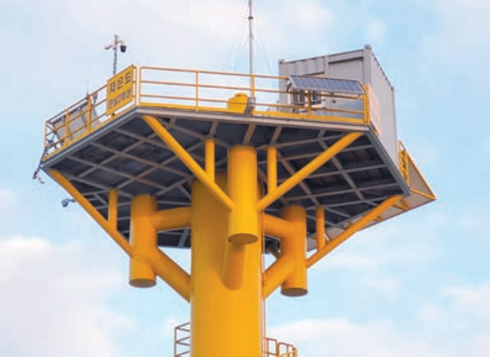

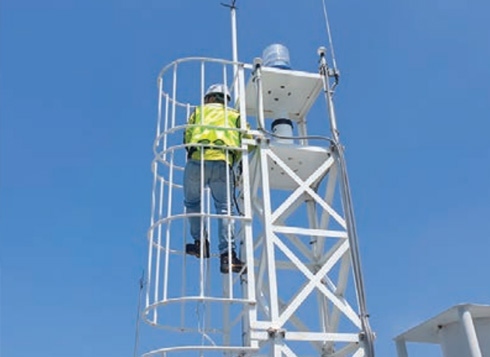

등주 및 등명기:풍력발전단지 등화는 단지 구역의 가장자리 또는 중요한 위치에 설치

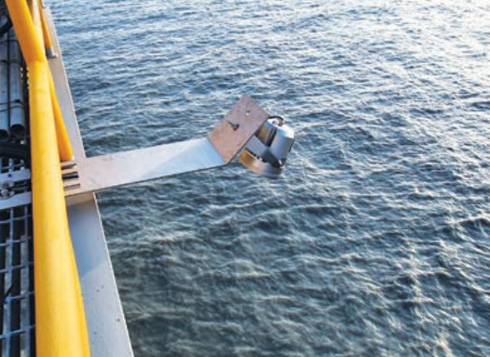

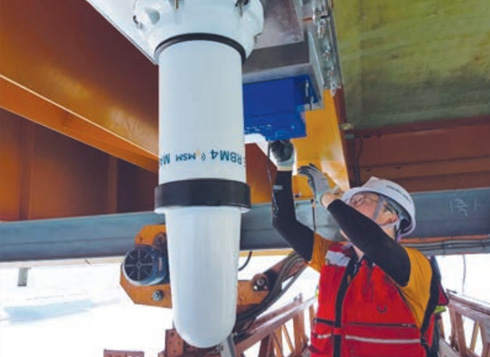

조사등(표체조명등):플랫폼 상부에서 아래쪽으로 기초구조물을 조사함으로써 인근을 항해하는 선박에게 구조물의 명확한 존재를 알려 선박의 안전한 항해를 유도하고자 설치하는 등화
2. 전파표지 전파의 여러가지 성질을 응용하여 사용하는 항로표지로써 비교적 넓은 이용범위를 가진다.

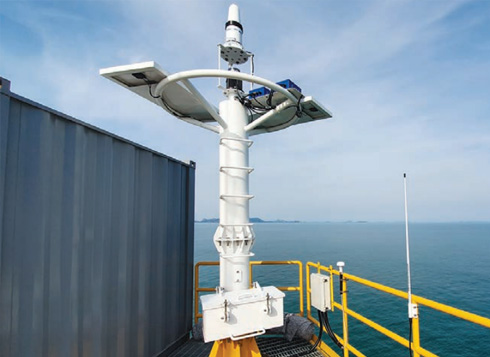

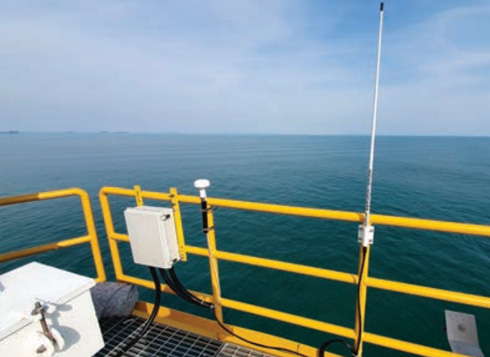

AtoN AIS : 항로표지의 위치 및 각종정보를 제공

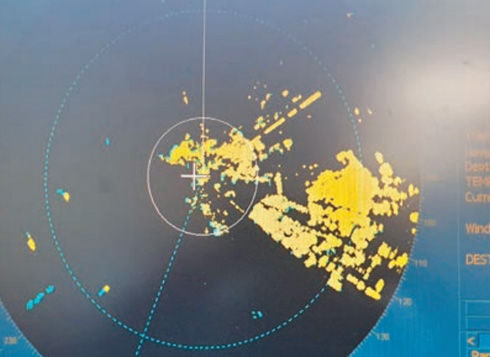

레이더비콘 (Racon) :선박의 레이더에서 발사된 전파를 수신하면 레이더와 같은 주파수대의 비콘용 전파를 발사하여, 레이더 화면에 비콘의 부호를 표시하여 방위와 거리를 쉽게 식별할 수 있도록 한다.

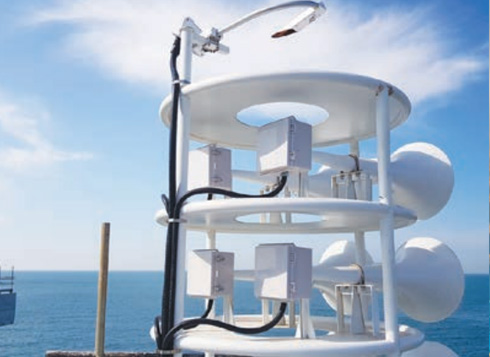

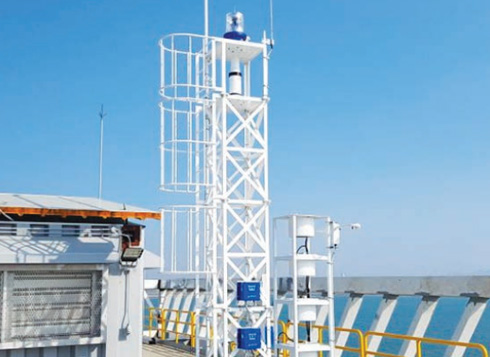

3. 음파표지 안개, 눈, 비 등으로 시계가 불량할 때 음향을 발하여 구조물의 존재를 알리는 항로표지로써 주야 구분없이 운용되며 정확한 주기로 반복되어 측정자가 다른 음향과 즉시 구별할 수 있어야 한다.
무신호기:안개, 눈, 노을, 호우, 연무 등 시계가 불량한 날이 많은 지역 또는 항만, 구조물 등에 설치
AtoN 관리운영시스템현재 우리나라는 약 8천여개의 항로표지가 설치되어 있는데, 대부분이 무인표지로 운영되어 선박을 이용하여 주기적으로 사람이 하나씩 점검을 해야하므로 시간과 인력의 소모가 많고, 정확한 상태 확인이 어려워 관리상에 문제점과 어려움이 있습니다. 이러한 문제점을 해결하고자 항로표지를 원격으로 제어하고 관리를 할 수 있도록 만든 시스템이 항로표지(AtoN) 관리운영시스템인데 현재 뉴마린엔지니어링은 우리나라에서 운영중인 AtoN 관리운영시스템의 약 70% 가량을 유지관리하고 있습니다.
시스템 구축 및 운영 항로표지시설(등대, 등표, 등부표, 레이콘 등)에 원격감시제어를 할 수 있는 항로표지용RTU를 설치하여, 항로표지의 운영 상태를 원격으로 감시·제어 한다.
항로표지의 상태 정보는 AIS(VHF), WCDMA 및 인터넷 통신망을 이용하여 원격지의 관리운영센터에 전송되며, 수신된 상태정보는 데이터베이스에 저장되어 운영된다.
각 권역별 관리운영센터에서는 저장된 데이터베이스 자료를 활용하여 항로표지의 유지보수 및 관리에 필요한 각종 자료를 생성할 수 있다.
항로표지용(AtoN) AIS가 설치된 경우에는 메시지 21번과 메시지 8번(해양기상정보가 수집된 경우)을 전송하여 항로표지 및 해양기상 관측 정보를 항로표지 이용자에게 직접 제공할 수 있다.

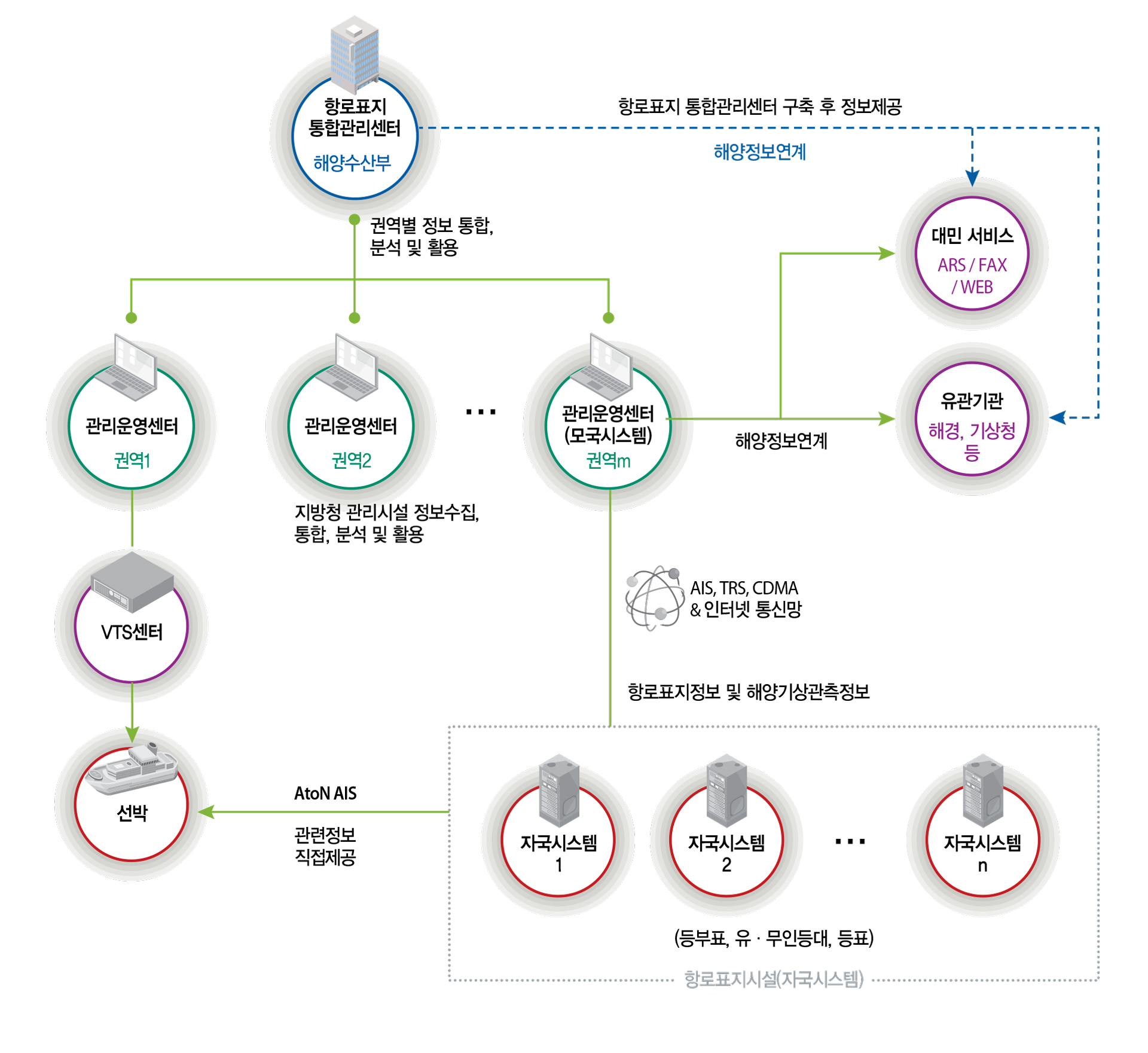

항로표지 통합관리시스템 전체 구성도

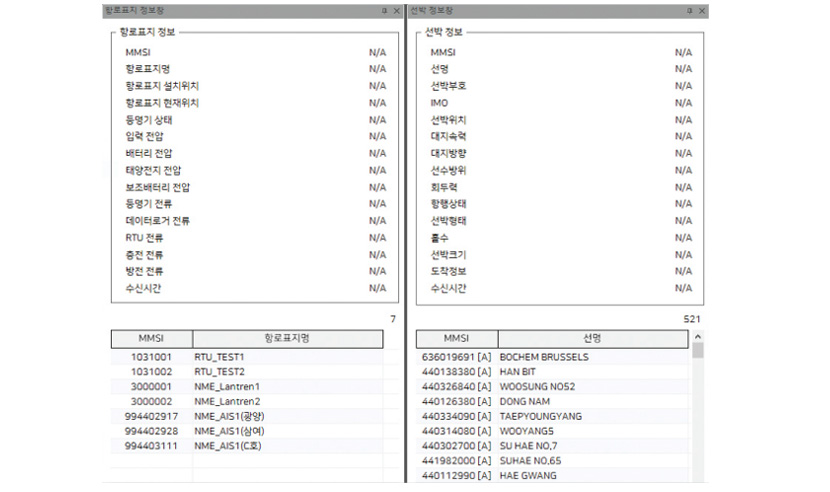

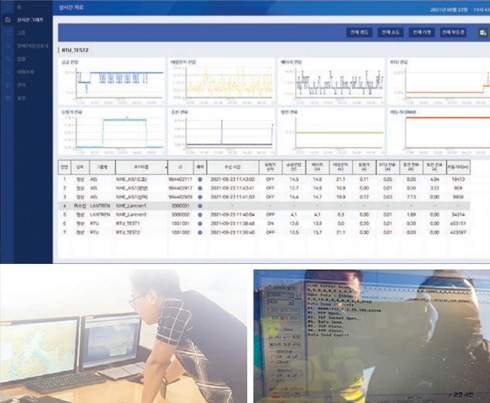

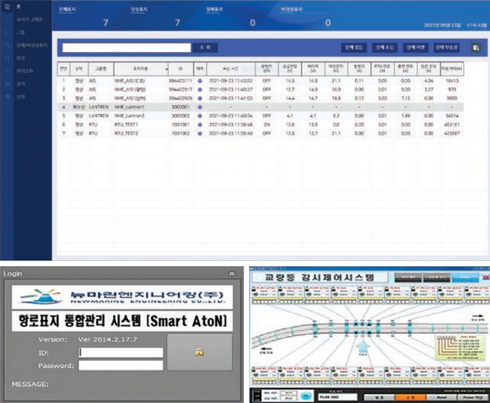

항로표지 관리운영시스템 S/W 항로표지들의 DATA 정보를 얻어 상태값 표출 및 표지 정보 관리, 재원관리, 원격제어등 항로표지를 전체적으로 관리할 수 있는 시스템

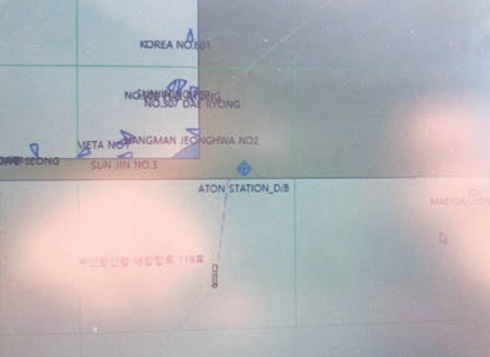

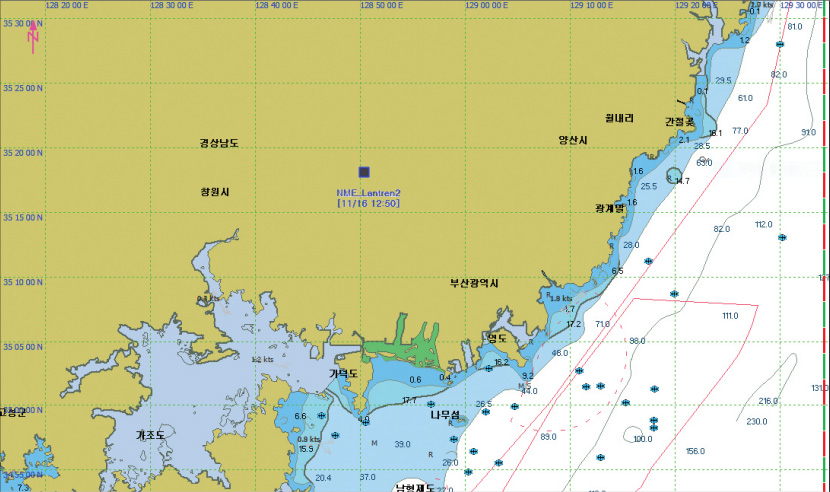

항로표지 관리운영시스템(해도) S/W 항로표지들의 DATA 정보를 얻어 상태값 표출 및 표지 정보 관리, 재원관리, 원격제어등 항로표지를 전체적으로 관리할 수 있는 시스템

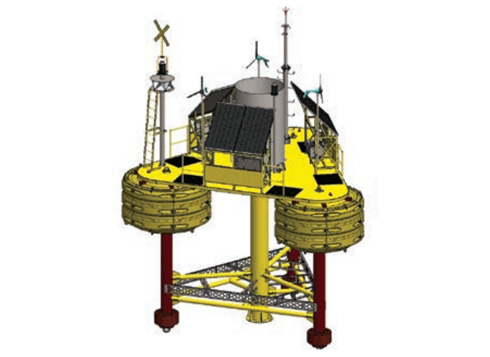

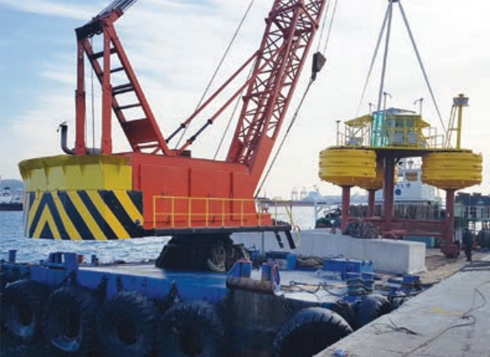

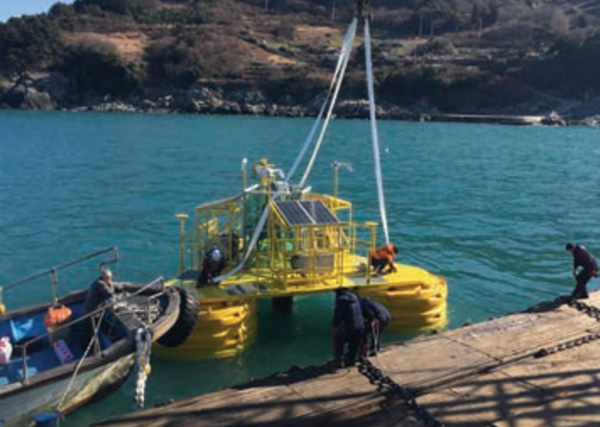

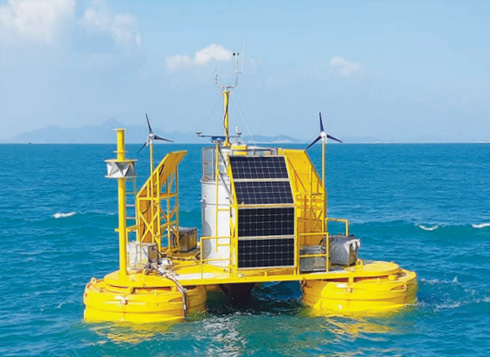

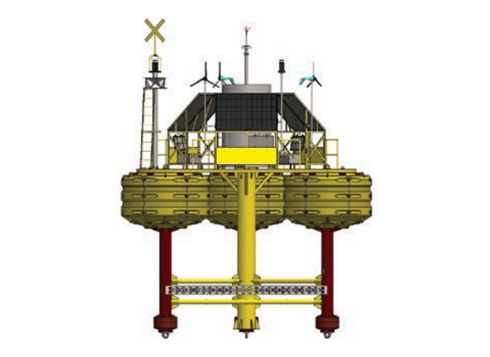

Lidar Buoy해상풍력발전단지 조성사업 지역의 풍황데이터 측정을 위하여 라이다 장비를 설치하기 위한 부유체로써 뉴마린엔지니어링은 Lidar Buoy의 설계와 구조계산부터 제작, 시공, 유지보수까지 모든 서비스를 제공합니다.

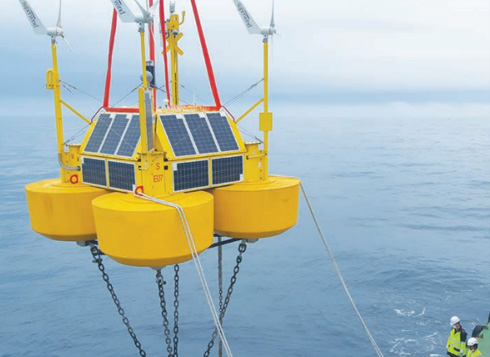

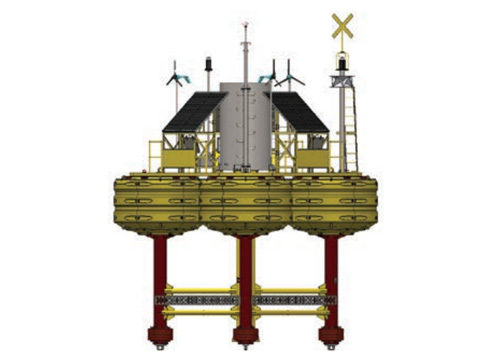

1. PB-30 결합형 당사의 특허기술을 이용한 제품으로써 상세설계 및 구조검토까지 가능한 제품
직접 제조하고 당사의 해상장비를 이용하여 설치가 가능한 제품
설계

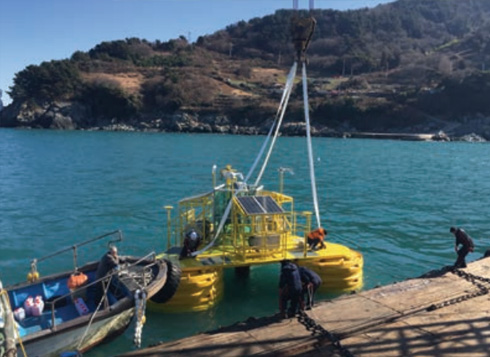

시공

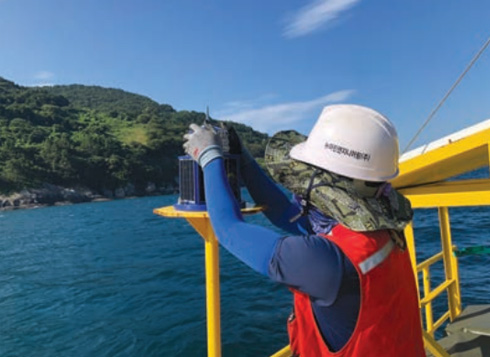

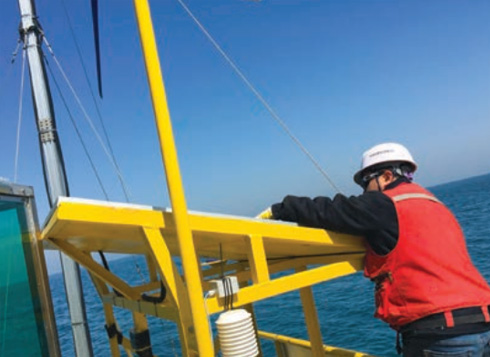

유지관리
2. 기타 부유체

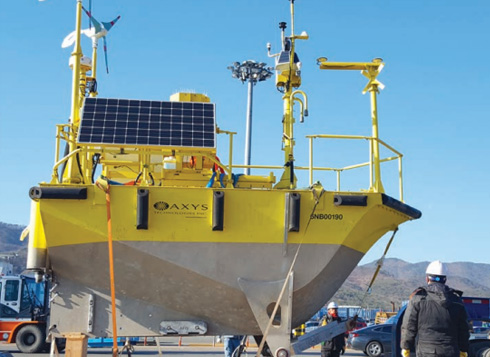

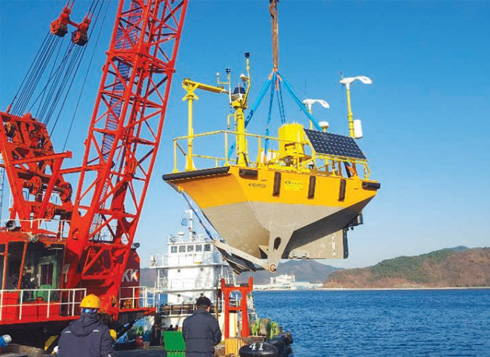

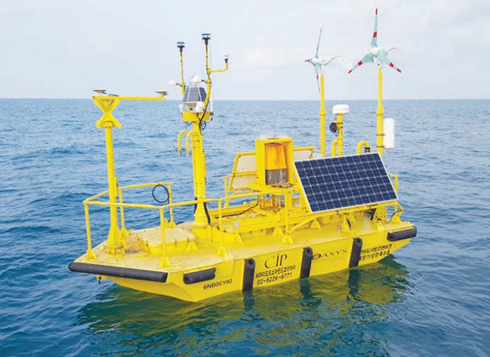

부유식(라이다부이)
